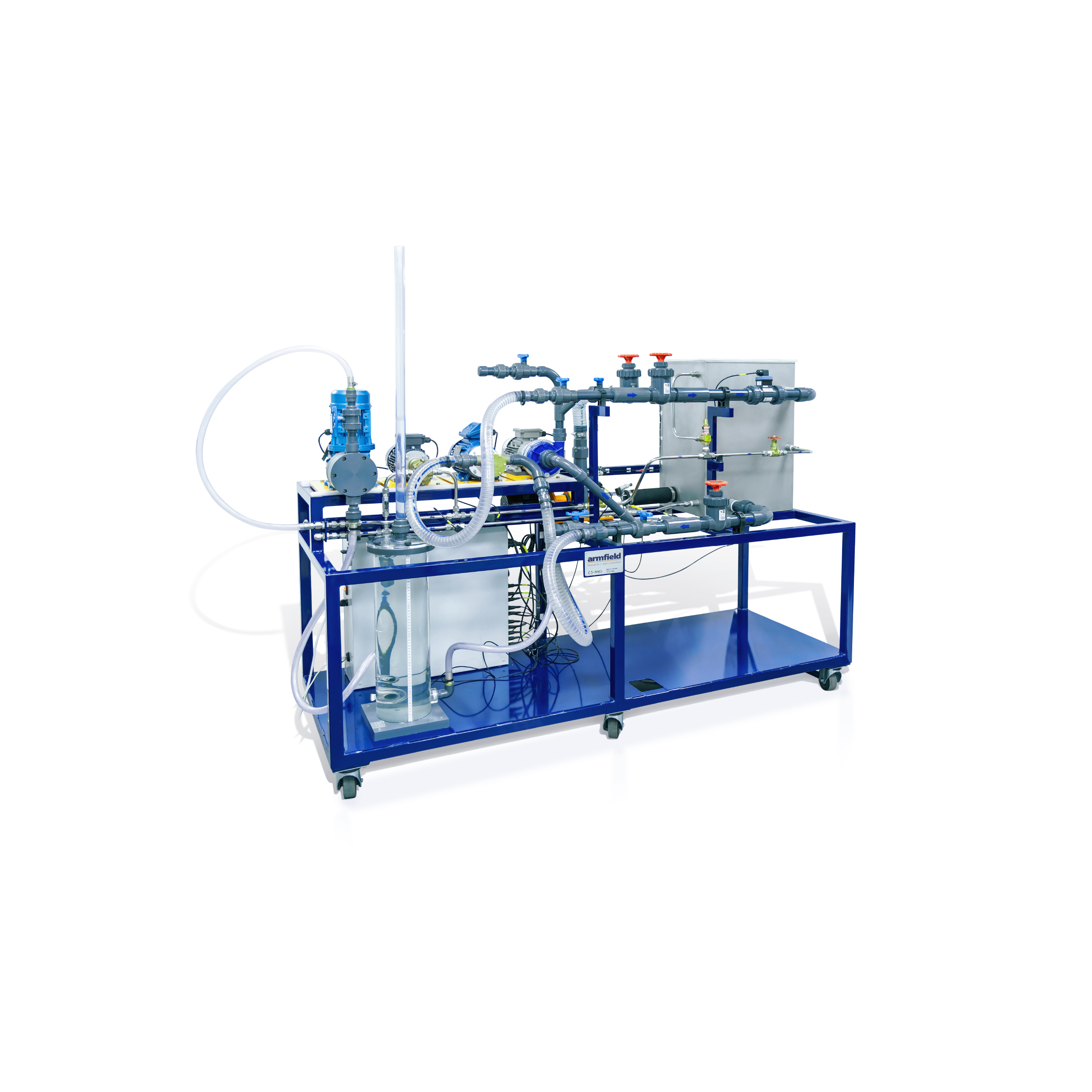

Banco de pruebas para bombas múltiples (C3-MKII)

El banco de pruebas multibomba de Armfield ha sido diseñado para demostrar las características de funcionamiento (curvas de caudal y eficiencia) de una serie de diferentes tipos de bombas, cada una con una potencia de entrada muy similar.

El banco de pruebas multibomba Armfield puede alojar tanto bombas rotodinámicas como de desplazamiento positivo y se suministra de serie con el ejemplo más común de cada tipo (es decir, una bomba centrífuga y una bomba de engranajes).

Se dispone de una gama de otros tipos de bombas como accesorios (incluidas bombas axiales, de turbina, de impulsor flexible, de diafragma y de émbolo, además de una segunda bomba centrífuga para demostraciones en serie/paralelo).

El sistema puede albergar hasta cuatro bombas simultáneamente para su uso en una misma sesión de laboratorio, y cada una puede funcionar sin necesidad de desconectar tuberías ni conexiones. Además, las bombas se pueden intercambiar fácilmente.

Cada accesorio de bomba viene con su propia placa base, ensamblado con todas las tuberías, válvulas y conexiones necesarias para facilitar su instalación en la C3-MkII. Se utilizan diferentes tipos de conexiones para distintas posiciones, lo que ayuda a evitar una instalación incorrecta.

Este nuevo sistema se beneficia de la instrumentación electrónica, el control y el registro de datos mediante un PC (no incluido), así como del uso de un accionamiento vectorial sin sensores para determinar con precisión el par motor proporcionado por los motores de accionamiento.

Opcionalmente, la unidad puede equiparse con dos bombas centrífugas idénticas para permitir la demostración de configuraciones sencillas de bombeo en serie/paralelo.
