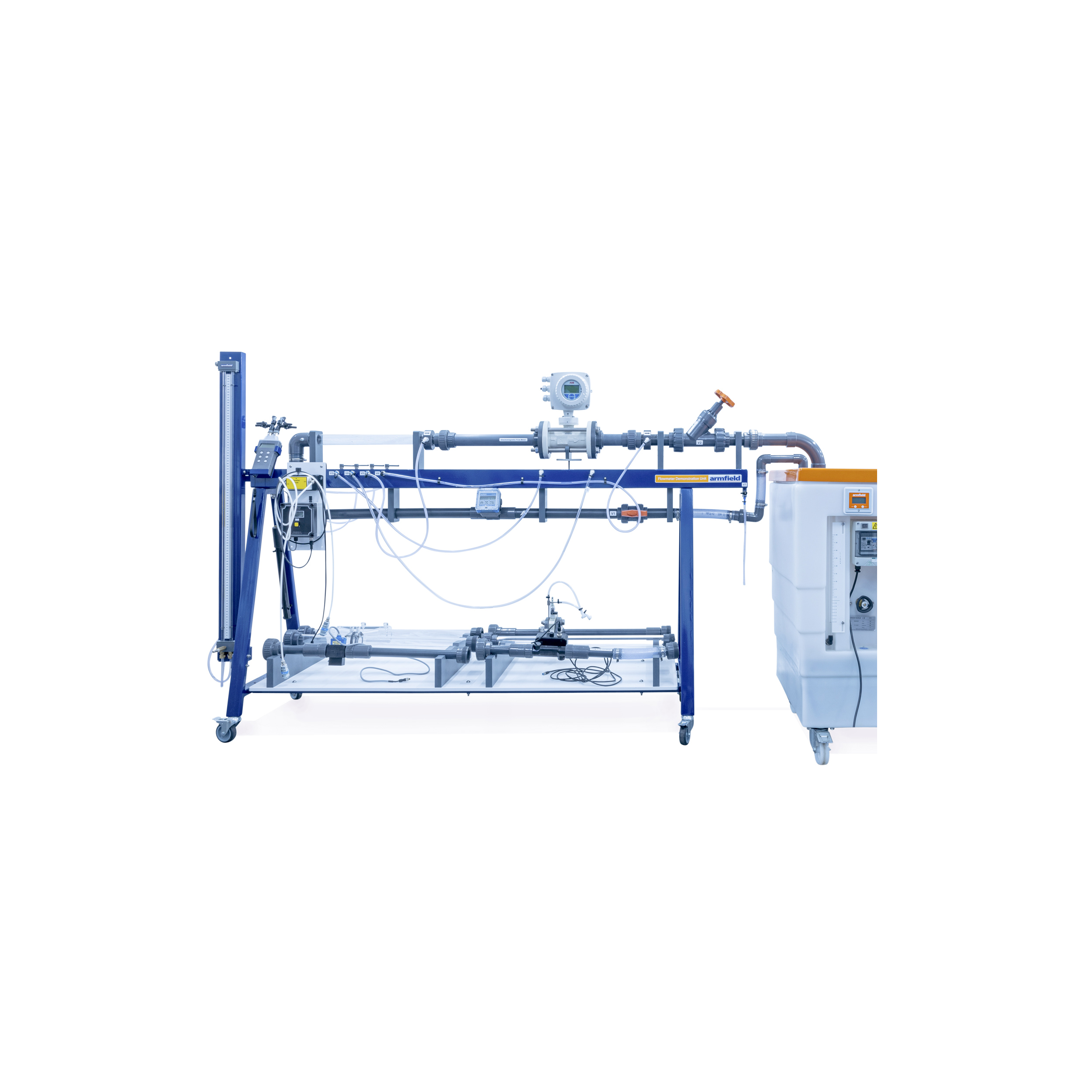

Demostrador de caudalímetro (C9-MKII)

El demostrador de caudalímetro C9-MKII está diseñado para que el usuario comprenda los diferentes tipos de caudalímetros que se utilizan habitualmente en diversas industrias.

Los caudalímetros disponibles son de tipo electrónico y no electrónico, y las opciones abarcan sistemas mecánicos y pasivos.

El contenido experimental incluye la medición de la pérdida de presión en una variedad de caudalímetros y el uso directo de estos para la determinación de caudales, ya sea visualmente o mediante la medición de la diferencia de presión. La unidad se suministra de serie con el software armBUS, que incluye la introducción manual de datos para caudalímetros no electrónicos y el registro automático de datos para caudalímetros electrónicos. (Requiere AIU-4).

La unidad se puede utilizar para:

• Comprender el uso práctico y las características de los caudalímetros industriales.
• Evaluar la caída de presión que se produce con los caudalímetros dentro de un sistema de tuberías simple.
• Comprenda la medición del flujo utilizando caudalímetros que se basan en un cambio de presión a través del sistema.
• La unidad consta de una estructura que incorpora tuberías con válvulas, un caudalímetro de referencia, manómetros de agua y digitales, y una sección de prueba para la inserción de caudalímetros en fase de ensayo. La unidad está diseñada para utilizar el banco hidráulico Armfield F1-10, que proporciona un depósito de agua bombeada para recircular a través de la unidad C9-MKII, optimizando así el uso del agua. El caudal del sistema puede variarse mediante una sencilla válvula de control para estudiar los efectos de la variación del caudal en relación con la pérdida de presión en un caudalímetro.
• La consola de interfaz AIU4 opcional conecta los caudalímetros con salidas electrónicas al ordenador portátil o PC. La consola interpreta las señales recibidas y las convierte al formato de salida correcto para el software armBUS™. La consola dispone de una fuente de alimentación de 24 V CC para reducir el riesgo de incidentes de alta tensión por contacto con el agua.
