Medición de flujo en ciencia de fluidos (FS-1.1)

En combinación con la Unidad de Servicio de Ciencia de Fluidos (FS-SU), la Bandeja de Medición de Flujo para Ciencia de Fluidos, FS-1.1, proporciona experimentación práctica diseñada para demostrar la medición de flujo y la relación entre la velocidad y la caída de presión.

Mediante la unidad de servicio (FS-SU), el experimento con caudalímetros se puede montar fácilmente en el panel de trabajo multifuncional y se conecta al suministro de agua integrado mediante acoplamientos rápidos. La lectura de la presión diferencial se toma con un manómetro digital para diferentes caudales.

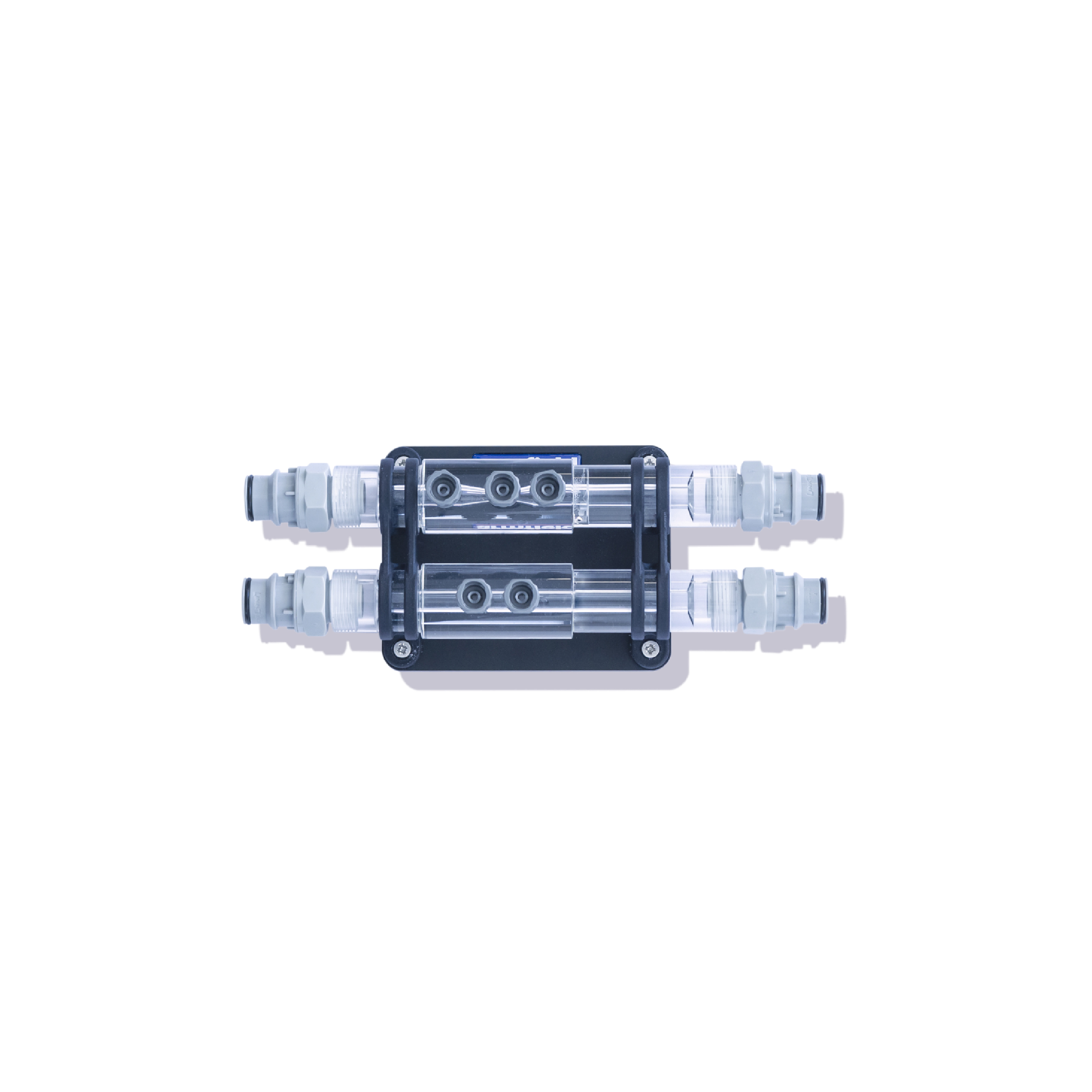

La bandeja incluye los siguientes caudalímetros:

• Medidor Venturi: se utiliza para demostrar la ecuación de Bernoulli, mostrando cómo se genera baja presión en la garganta de un tubo Venturi y cómo esto se ve afectado por el flujo. La recuperación del flujo también se demuestra midiendo la caída de presión total a través del módulo. La geometría del orificio Venturi está de acuerdo con los medidores de flujo Venturi industriales estándar, por lo que también se puede demostrar el uso de un Venturi para medir el flujo.
• Placa de orificio: El uso de una placa de orificio para medir el flujo se demuestra midiendo la caída de presión a través de un orificio definido.

La geometría del orificio se ajusta a los caudalímetros de orificio industriales estándar.
