Mediciones de fricción de fluidos (C6-MKII-10)

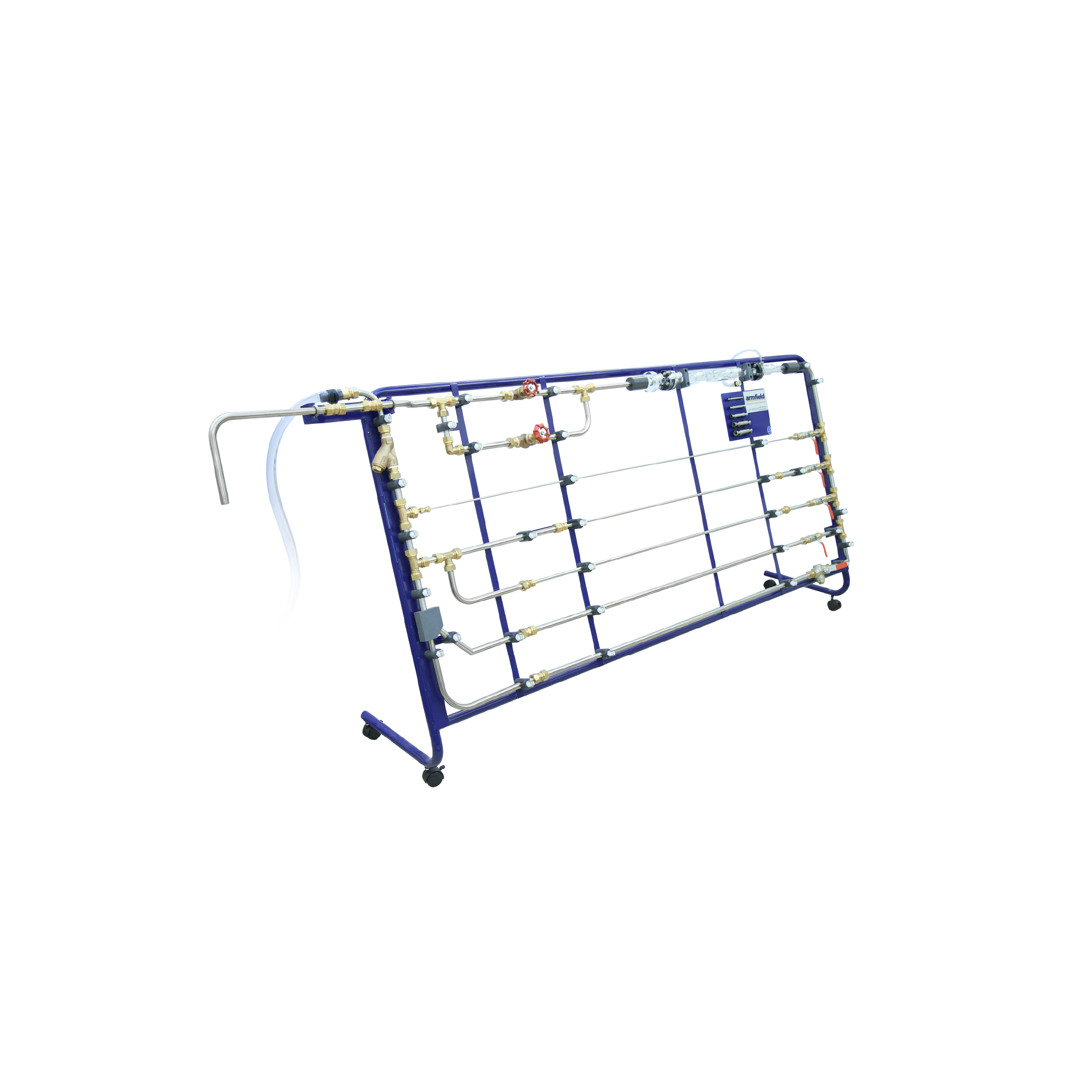

La unidad de medición de fricción de fluidos Armfield C6-MKII-10 proporciona las herramientas necesarias para el estudio detallado de las pérdidas de carga por fricción de fluidos, que se producen cuando un fluido incompresible fluye a través de tuberías, accesorios y dispositivos de medición de caudal.

La fricción en tuberías es uno de los experimentos de laboratorio clásicos y siempre ha tenido un lugar importante en la enseñanza práctica de la mecánica de fluidos.

Descripción del Producto

La unidad de medición de fricción de fluidos Armfield C6-MKII-10 proporciona las herramientas necesarias para el estudio detallado de las pérdidas de carga por fricción de fluidos, que se producen cuando un fluido incompresible fluye a través de tuberías, accesorios y dispositivos de medición de caudal.
La fricción en tuberías es uno de los experimentos de laboratorio clásicos y siempre ha tenido un lugar importante en la enseñanza práctica de la mecánica de fluidos.
Con esta unidad, se pueden investigar las pérdidas de carga por fricción en tuberías rectas de tamaños muy diferentes en un rango de números de Reynolds desde 10³ hasta casi 10⁵. Esto abarca los regímenes de flujo laminar, transicional y turbulento en tuberías lisas.
Además, se suministra una tubería con superficie rugosa artificialmente, que a números de Reynolds más altos muestra una clara desviación de las características típicas de una tubería de pared lisa.
Además del equipo para el estudio de las pérdidas en tuberías rectas, se incluye una amplia gama de accesorios, como racores y válvulas de control, un tubo Venturi, un conjunto de placa de orificio y un tubo Pitot.
Una disposición de seis tuberías proporciona las instalaciones necesarias para realizar las siguientes pruebas:
- Cuatro tubos de pared lisa de diferentes diámetros.
- Tubo con superficie rugosa artificial
- Curvas de 90° (radios grandes y pequeños)
- Codo de 90°
- Inglete de 90°
- Codo de 45°
- 45°Y
- 90°T
- Agrandamiento repentino
- Contracción repentina
- Válvula de compuerta
- Válvula de globo
- Válvula de bola
- Colador en línea
- Venturi de metacrilato
- Medidor de orificio de metacrilato
- Sección de tubería de metacrilato con tubo Pitot y toma estática.
