Presión de saturación (TH3)

El aparato de presión de saturación de Armfield ha sido diseñado para mostrar a los estudiantes cómo se comporta la temperatura del agua en su punto de ebullición con la variación de la presión absoluta.

La TH3 ofrece todas las características de una caldera Marcet y añade la capacidad de determinar la calidad del vapor húmedo, mejorando así la comprensión del principio termodinámico subyacente.

Descripción del Producto

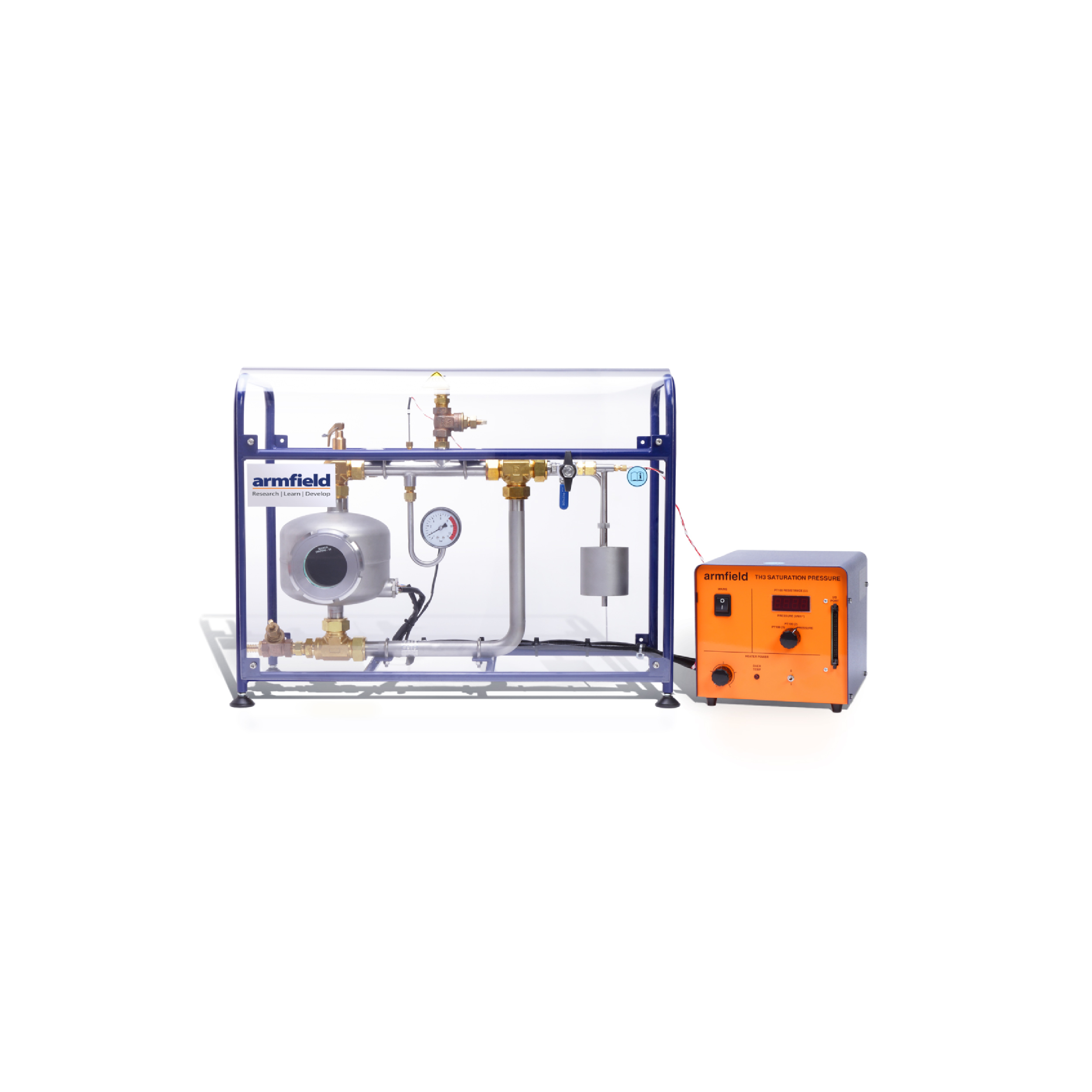

Una unidad de sobremesa diseñada para introducir a los estudiantes en las características del vapor de agua saturado.
El aparato es equivalente a una caldera Marcet, con un calorímetro de estrangulamiento adicional y un circuito de tuberías que permite que el vapor saturado regrese a la base de la caldera en forma de condensado.
El agua pura de la caldera se calienta hasta su punto de ebullición mediante dos resistencias de cartucho con control de potencia variable. Un visor en la parte frontal de la caldera permite observar los procesos internos, como los patrones de ebullición en la superficie del agua, y también controlar el nivel de agua.
El vapor saturado que sale de la parte superior de la caldera circula por el circuito de tuberías antes de condensarse y regresar a la base para su recalentamiento. El rango de operación de la caldera y el circuito es de 0 a 7 bar. La rama superior del circuito incorpora un termómetro de resistencia de platino (PRT), un sensor de temperatura y un sensor de presión electrónico para medir las propiedades del vapor saturado. Un punto de llenado en la rama superior permite llenar el circuito con agua pura y purgar el aire de forma segura antes de sellarlo para realizar mediciones a presión.
